Qt Quick 3D - 自定义效果示例

演示如何编写自定义后处理效果。

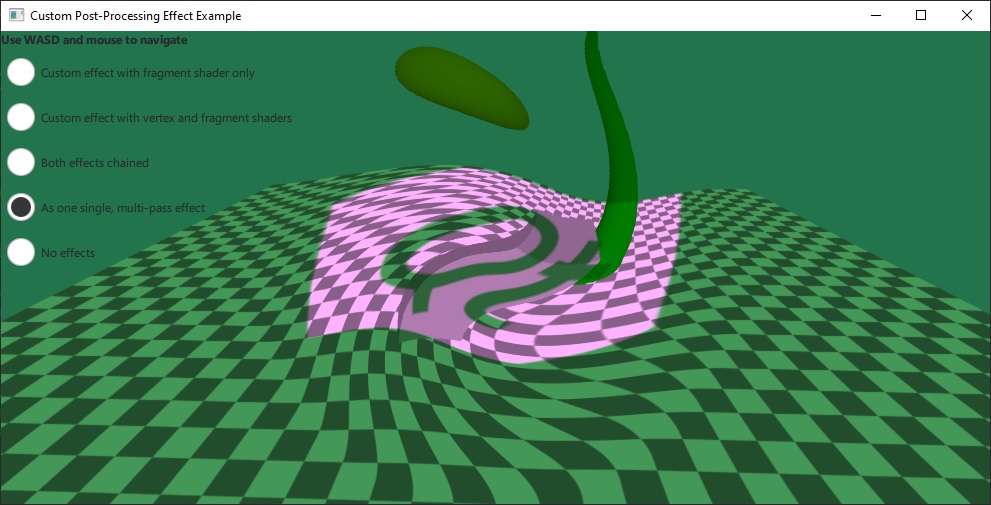

此示例实现了自己的自定义后处理效果，然后通过 SceneEnvironment::effects 应用到场景上。它演示了只有片段着色器的简单类型效果，以及同时有顶点和片段着色器的更复杂情况，并提供两者之间的数据传递。

简单效果只使用单个片段着色器，并添加一个从图像文件输入的纹理

Effect {
    id: eff1
    property TextureInput tex: TextureInput {
        id: qtLogo
        texture: Texture { source: "qt_logo_rect.png" }
    }
    passes: Pass {
        shaders: Shader {
            id: fs1
            stage: Shader.Fragment
            shader: "effect.frag"
        }
    }
}

此效果使用非常简单的片段着色器，只是采取包含场景的输入纹理，并将其与图像纹理相乘

void MAIN()
{
    vec4 c = texture(tex, TEXTURE_UV);
    FRAGCOLOR = c * texture(INPUT, INPUT_UV);
}

在 .vert 和 .frag 文件中使用的着色器片段使用内置关键词编写，如 Effect 文档中所述。具有基本类型的自定义属性以及具有 TextureInput 类型的属性将自动作为 uniforms 和 samplers 暴露给着色器。

第二个效果更复杂。它指定了顶点和片段着色器，以及两个属性：uRed 和 uGreen，其中 uRed 上有动画

Effect {
    id: eff2
    property real uRed: 0.0
    SequentialAnimation {
        running: radioEff2.checked || radioEff3.checked
        loops: Animation.Infinite
        NumberAnimation { target: eff2; property: "uRed"; from: 0; to: 1; duration: 2000 }
        NumberAnimation { target: eff2; property: "uRed"; from: 1; to: 0; duration: 2000 }
    }
    property real uGreen: 1.0
    Shader {
        id: vs2
        stage: Shader.Vertex
        shader: "effect2.vert"
    }
    Shader {
        id: fs2
        stage: Shader.Fragment
        shader: "effect2.frag"
    }
    passes: Pass {
        shaders: [ vs2, fs2 ]
    }
}

此效果的片段着色器通过修改采样坐标创建扭曲。计算使用来自片段着色器的 center_vec。最后，着色器使用 uRed 和 uGreen uniforms 调整颜色。请注意，这些 uniforms 不必在着色器中声明

VARYING vec2 center_vec;

void MAIN()
{
    float radius = 0.25;
    float dist_to_center = length(center_vec) / radius;
    vec2 texcoord = INPUT_UV;
    if (dist_to_center <= 1.0) {
        float rotation_amount = (1.0 - dist_to_center) * (1.0 - dist_to_center);
        float r = radians(360.0) * rotation_amount / 4.0;
        float cos_r = cos(r);
        float sin_r = sin(r);
        mat2 rotation = mat2(cos_r, sin_r, -sin_r, cos_r);
        texcoord = vec2(0.5, 0.5) + rotation * (INPUT_UV - vec2(0.5, 0.5));
    }
    vec4 c = texture(INPUT, texcoord);
    c.r *= uRed;
    c.g *= uGreen;
    FRAGCOLOR = c;
}
