HelloGraphs

在 Qt Quick 应用中使用图示进行 2D 绘图。

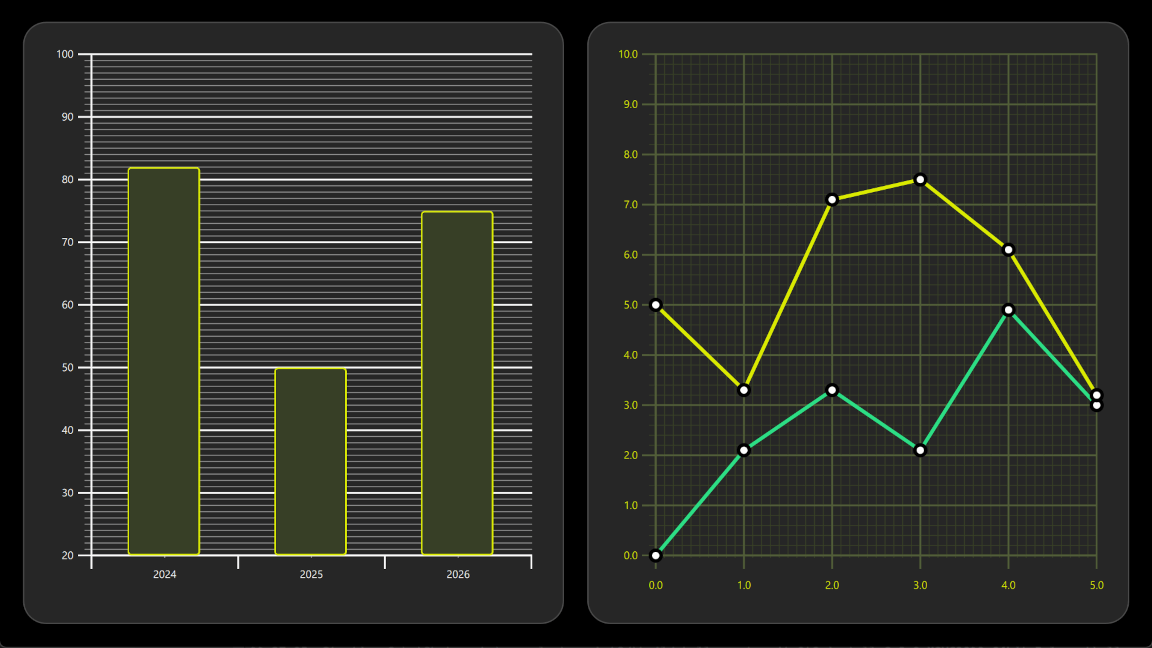

HelloGraphs 展示了如何创建简单的二维柱状图和折线图。

以下部分描述了如何使用 BarSeries 创建柱状图以及使用 LineSeries 创建折线图。

运行示例

要从 Qt Creator 运行示例，请打开欢迎模式，然后从示例中选择示例。有关更多信息，请访问构建和运行示例。

柱状图

示例中的第一个图形是一个柱状图。创建它从 GraphsView 组件开始，并将主题设置为适合深色背景的主题。此主题调整图例背景网格、轴线和标签。

GraphsView {
    anchors.fill: parent
    anchors.margins: 16
    theme: GraphTheme {
        colorTheme: GraphTheme.ColorThemeDark
    }
    ...

要将其改为柱状图，请添加一个 BarSeries。系列的 X 轴是具有 3 个类别的 BarCategoryAxis。我们隐藏了垂直网格和轴线。系列的 Y 轴是可见范围为 20 到 100 的 ValueAxis。使用 tickInterval 每 10 个值显示带有标签的主要刻度。使用 minorTickCount 9 显示每 1 个值。这意味着在每两个主要刻度之间将有 9 个次要刻度。

BarSeries {
    axisX: BarCategoryAxis {
        categories: [2024, 2025, 2026]
        gridVisible: false
        minorGridVisible: false
    }
    axisY: ValueAxis {
        min: 20
        max: 100
        tickInterval: 10
        minorTickCount: 9
    }
    ...

然后通过 BarSet 将数据添加到 BarSeries 中。这里有 3 根柱子，我们定义了自定义柱颜色和边框属性。这些属性将覆盖 AbstractSeries 可能设置的任何主题。

BarSet {
    values: [82, 50, 75]
    borderWidth: 2
    color: "#373F26"
    borderColor: "#DBEB00"
}

折线图

示例中的第二个图形是一个折线图。它也始于定义一个 GraphsView 元素。创建了自定义 GraphTheme 以获取自定义外观。GraphTheme 提供了对背景网格和轴的广泛定制选项，这些选项在 colorTheme 后应用。

GraphsView {
    anchors.fill: parent
    anchors.margins: 16
    theme: GraphTheme {
        readonly property color c1: "#DBEB00"
        readonly property color c2: "#373F26"
        readonly property color c3: Qt.lighter(c2, 1.5)
        colorTheme: GraphTheme.ColorThemeDark
        gridMajorBarsColor: c3
        gridMinorBarsColor: c2
        axisXMajorColor: c3
        axisYMajorColor: c3
        axisXMinorColor: c2
        axisYMinorColor: c2
        axisXLabelsColor: c1
        axisYLabelsColor: c1
    }
    ...

使用自定义 Marker 组件来可视化数据点。

component Marker : Rectangle {
    width: 16
    height: 16
    color: "#ffffff"
    radius: width * 0.5
    border.width: 4
    border.color: "#000000"
}

之前的柱状图没有定义单独的 SeriesTheme，所以它使用默认主题。此折线图使用一个具有所需线颜色的自定义主题。

SeriesTheme {
    id: seriesTheme
    colors: ["#2CDE85", "#DBEB00"]
}

要将此图转换为折线图，请添加一个LineSeries。第一个系列为此图定义了axisX和axisY。它还设置了pointMarker以使用之前创建的自定义Marker组件。数据点通过XYPoint元素添加。

LineSeries {
    id: lineSeries1
    theme: seriesTheme
    axisX: ValueAxis {
        max: 5
        tickInterval: 1
        minorTickCount: 9
        labelDecimals: 1
    }
    axisY: ValueAxis {
        max: 10
        tickInterval: 1
        minorTickCount: 4
        labelDecimals: 1
    }
    width: 4
    pointMarker: Marker { }
    XYPoint { x: 0; y: 0 }
    XYPoint { x: 1; y: 2.1 }
    XYPoint { x: 2; y: 3.3 }
    XYPoint { x: 3; y: 2.1 }
    XYPoint { x: 4; y: 4.9 }
    XYPoint { x: 5; y: 3.0 }
}

第二个折线系列与第一个类似。由于图形已经包含了它们，因此不需要再定义axisX和axisY。由于这是GraphsView中的第二个LineSeries，因此会自动选择seriesTheme中的第二个颜色。

LineSeries {
    id: lineSeries2
    theme: seriesTheme
    width: 4
    pointMarker: Marker { }
    XYPoint { x: 0; y: 5.0 }
    XYPoint { x: 1; y: 3.3 }
    XYPoint { x: 2; y: 7.1 }
    XYPoint { x: 3; y: 7.5 }
    XYPoint { x: 4; y: 6.1 }
    XYPoint { x: 5; y: 3.2 }
}

示例项目 @ code.qt.io
