QRhiWidget 类

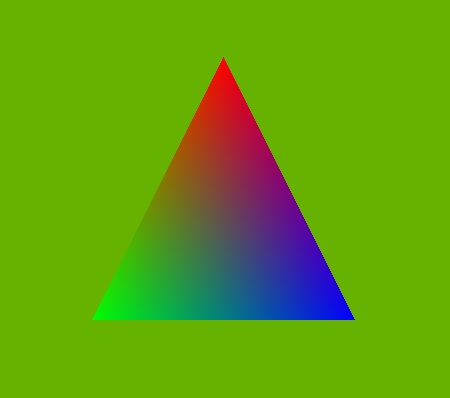

class ExampleRhiWidget : public QRhiWidget
{
public:
    ExampleRhiWidget(QWidget *parent = nullptr) : QRhiWidget(parent) { }
    void initialize(QRhiCommandBuffer *cb) override;
    void render(QRhiCommandBuffer *cb) override;
private:
    QRhi *m_rhi = nullptr;
    std::unique_ptr<QRhiBuffer> m_vbuf;
    std::unique_ptr<QRhiBuffer> m_ubuf;
    std::unique_ptr<QRhiShaderResourceBindings> m_srb;
    std::unique_ptr<QRhiGraphicsPipeline> m_pipeline;
    QMatrix4x4 m_viewProjection;
    float m_rotation = 0.0f;
};

float vertexData[] = {
     0.0f,   0.5f,     1.0f, 0.0f, 0.0f,
    -0.5f,  -0.5f,     0.0f, 1.0f, 0.0f,
     0.5f,  -0.5f,     0.0f, 0.0f, 1.0f,
};

QShader getShader(const QString &name)
{
    QFile f(name);
    return f.open(QIODevice::ReadOnly) ? QShader::fromSerialized(f.readAll()) : QShader();
}

void ExampleRhiWidget::initialize(QRhiCommandBuffer *cb)
{
    if (m_rhi != rhi()) {
        m_pipeline.reset();
        m_rhi = rhi();
    }

    if (!m_pipeline) {
        m_vbuf.reset(m_rhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer, sizeof(vertexData)));
        m_vbuf->create();

        m_ubuf.reset(m_rhi->newBuffer(QRhiBuffer::Dynamic, QRhiBuffer::UniformBuffer, 64));
        m_ubuf->create();

        m_srb.reset(m_rhi->newShaderResourceBindings());
        m_srb->setBindings({
            QRhiShaderResourceBinding::uniformBuffer(0, QRhiShaderResourceBinding::VertexStage, m_ubuf.get()),
        });
        m_srb->create();

        m_pipeline.reset(m_rhi->newGraphicsPipeline());
        m_pipeline->setShaderStages({
            { QRhiShaderStage::Vertex, getShader(QLatin1String(":/shader_assets/color.vert.qsb")) },
            { QRhiShaderStage::Fragment, getShader(QLatin1String(":/shader_assets/color.frag.qsb")) }
        });
        QRhiVertexInputLayout inputLayout;
        inputLayout.setBindings({
            { 5 * sizeof(float) }
        });
        inputLayout.setAttributes({
            { 0, 0, QRhiVertexInputAttribute::Float2, 0 },
            { 0, 1, QRhiVertexInputAttribute::Float3, 2 * sizeof(float) }
        });
        m_pipeline->setVertexInputLayout(inputLayout);
        m_pipeline->setShaderResourceBindings(m_srb.get());
        m_pipeline->setRenderPassDescriptor(renderTarget()->renderPassDescriptor());
        m_pipeline->create();

        QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
        resourceUpdates->uploadStaticBuffer(m_vbuf.get(), vertexData);
        cb->resourceUpdate(resourceUpdates);
    }

    const QSize outputSize = colorTexture()->pixelSize();
    m_viewProjection = m_rhi->clipSpaceCorrMatrix();
    m_viewProjection.perspective(45.0f, outputSize.width() / (float) outputSize.height(), 0.01f, 1000.0f);
    m_viewProjection.translate(0, 0, -4);
}

void ExampleRhiWidget::render(QRhiCommandBuffer *cb)
{
    QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
    m_rotation += 1.0f;
    QMatrix4x4 modelViewProjection = m_viewProjection;
    modelViewProjection.rotate(m_rotation, 0, 1, 0);
    resourceUpdates->updateDynamicBuffer(m_ubuf.get(), 0, 64, modelViewProjection.constData());

    const QColor clearColor = QColor::fromRgbF(0.4f, 0.7f, 0.0f, 1.0f);
    cb->beginPass(renderTarget(), clearColor, { 1.0f, 0 }, resourceUpdates);

    cb->setGraphicsPipeline(m_pipeline.get());
    const QSize outputSize = colorTexture()->pixelSize();
    cb->setViewport(QRhiViewport(0, 0, outputSize.width(), outputSize.height()));
    cb->setShaderResources();
    const QRhiCommandBuffer::VertexInput vbufBinding(m_vbuf.get(), 0);
    cb->setVertexInput(0, 1, &vbufBinding);
    cb->draw(3);

    cb->endPass();

    update();
}

#version 440
layout(location = 0) in vec4 position;
layout(location = 1) in vec3 color;
layout(location = 0) out vec3 v_color;
layout(std140, binding = 0) uniform buf {
    mat4 mvp;
};

void main()
{
    v_color = color;
    gl_Position = mvp * position;
}

#version 440
layout(location = 0) in vec3 v_color;
layout(location = 0) out vec4 fragColor;

void main()
{
    fragColor = vec4(v_color, 1.0);
}

成员函数文档

[显式] QRhiWidget::QRhiWidget(QWidget *parent = nullptr, Qt::WindowFlags f = {})

构造一个作为 parent 子对象的小部件，控件标志设置为 f。

[重载虚拟 noexcept] QRhiWidget::~QRhiWidget()

析构函数。

QRhiWidget::Api QRhiWidget::api() const

返回当前设置的图形 API (QRhi 后端)。

另请参阅setApi.

[受保护的] QRhiTexture *QRhiWidget::colorTexture() const

返回作为小部件颜色缓冲区的纹理。

必须在 initialize() 和 render() 中调用。

与深度-字符缓冲区和 QRhiRenderTarget 不同，此纹理始终可用，并由 QRhiWidget 管理，独立于 autoRenderTarget 的值。

另请参阅msaaColorBuffer()、depthStencilBuffer()、renderTarget() 和 resolveTexture。

[受保护的] QRhiRenderBuffer *QRhiWidget::depthStencilBuffer() const

返回小部件渲染使用的深度-字符缓冲区。

必须在 initialize() 和 render() 中调用。

仅当 autoRenderTarget 为 true 时可用。否则返回的值是 nullptr，并且必须由 initialize() 的重实现来创建和管理深度-字符缓冲区和 QRhiTextureRenderTarget。

另请参阅colorTexture() 和 renderTarget。

[重载虚拟受保护的] bool QRhiWidget::event(QEvent *e)

重实现: QWidget::event(QEvent *event)。

[信号] void QRhiWidget::frameSubmitted()

此信号在部件的最顶层窗口完成合成并向提交帧后发出。

QImage QRhiWidget::grabFramebuffer() const

渲染新帧，读取纹理内容，并以QImage的形式返回。

当发生错误时，将返回空的QImage。

返回的QImage将具有QImage::Format_RGBA8888、QImage::Format_RGBA16FPx4、QImage::Format_RGBA32FPx4或QImage::Format_BGR30的格式，具体取决于colorBufferFormat。

QRhiWidget不知道渲染器的混合和合成方法，因此无法确定输出RGB颜色值中是否已经预乘了alpha通道。因此，即使在这种情况下也永远不会使用_Premultiplied QImage格式，由调用方负责根据需要重新解释结果数据。

此函数命名为grabFramebuffer()是为了与QOpenGLWidget和QQuickWidget保持一致。获取QRhiWidget内容中的CPU端图像数据的不是唯一方法：在QRhiWidget或其祖先上调用QWidget::grab()也是可行的（返回QPixmap）。除了直接使用QImage外，grabFramebuffer()的另一个优点可能是性能略高，因为它无需通过QWidget的其他基础设施，但可以直接触发渲染新帧然后进行读取。

另见：setColorBufferFormat()。

[虚受保护] void QRhiWidget::initialize(QRhiCommandBuffer *cb)

在组件首次初始化、相关纹理的大小、格式或样本计数更改，或当QRhi和纹理因任何原因更改时被调用。该功能应维护（如尚未创建则创建，大小更改则调整和重建）在方法中使用的图形资源。

要查询QRhi、QRhiTexture和其他相关对象，请调用rhi()、colorTexture()、depthStencilBuffer()和renderTarget()。

当组件大小变化时，QRhi对象、颜色缓冲区纹理和深度/模板缓冲区对象都是相同的实例（因此getter返回相同的指针），但颜色和深度/模板缓冲区可能已重建，这意味着与上次调用相比，大小和底层的本地纹理资源可能不同。

还应准备重新实现，以便在这函数调用之间，QRhi 对象和颜色缓冲纹理可能会发生变化。一个对象将不同的特殊情况是在执行一个与尚未显示的窗口小部件相关的 grabFramebuffer() 后，然后在顶层窗口中将该窗口小部件显示出来。在那里，将使用一个专门的 QRhi 进行抓取，然后在后续的 initialize() 和 render() 调用中使用相应的顶层窗口的 QRhi 替换它。另一个更常见的情况是，当窗口小部件被重新设置其父窗口为新的顶层窗口时。在这种情况下，QRhi 及其所有相关资源将由 QRhiWidget 管理，将在随后的函数调用中与之前不同。那时，重要的是要销毁由子类先前创建的所有现有的 QRhi 资源，因为它们属于之前不应再由窗口小部件使用的 QRhi。

当 autoRenderTarget 为 true（默认值）时，将自动创建和管理工作与 QRhiRenderBuffer 关联的深度-模板缓冲区和与 QRhiTextureRenderTarget 关联的深度-模板缓冲区以及与 colorTexture()（或 msaaColorBuffer()）关联的颜色纹理。初始化() 和 render() 的重新实现可以查询这些对象，通过 depthStencilBuffer() 和 renderTarget()。当 autoRenderTarget 设置为 false 时，这些对象将不再自动创建和管理。取而代之的是，将取决于 initialize() 实现根据需要创建缓冲区并设置渲染目标。当手动管理为渲染目标添加的额外颜色或深度-模板附加时，其大小和样本数必须始终遵循 colorTexture() / msaaColorBuffer() 的大小和样本数，否则可能会发生渲染或 3D API 验证错误。

子类创建的图形资源应在子类的析构函数实现中释放。

cb 是窗口小部件当前帧的 QRhiCommandBuffer。函数调用中的帧正在录制，但没有活动的渲染通道。命令缓冲区主要提供在 render() 推迟之前排队 资源更新 的能力。

另请参阅 render()。

bool QRhiWidget::isDebugLayerEnabled() const

如果适用的图形 API 要求，则在没有参数的情况下，将请求调试或验证层。

另请参阅 setDebugLayerEnabled()。

[protected] QRhiRenderBuffer *QRhiWidget::msaaColorBuffer() const

返回作为窗口小部件的倍样本颜色缓冲区的渲染缓冲区。

必须在 initialize() 和 render() 中调用。

当sampleCount大于1且启用多采样抗锯齿时，返回的QRhiRenderBuffer具有匹配的样本计数，充当颜色缓冲区。用于渲染到该缓冲区的图形管线必须使用相同的样本计数创建，并且深度-模板缓冲区的样本计数也必须匹配。多采样内容应解析为resolveTexture()返回的纹理。当autoRenderTarget为true时，通过将renderbuffer设置为颜色附件0的msaaColorBuffer()以及将其resolveTexture()作为其resolveTexture来自动设置renderTarget()。

当未使用MSAA时，返回值是nullptr。然后请使用colorTexture()代替。

根据底层3D图形API，在样本计数大于1的多样本纹理和颜色渲染缓冲区之间可能没有实际差异（QRhi可能将两者映射到相同的本地资源类型）。但是，一些较旧的API可能区分纹理和渲染缓冲区。为了支持OpenGL ES 3.0，在多样本渲染缓冲区可用而多样本纹理不可用的情况下，QRhiWidget始终通过使用多采样QRhiRenderBuffer作为颜色附件来执行MSAA（永远不会使用多样本QRhiTexture）。

另请参阅:colorTexture()，depthStencilBuffer()，renderTarget()和resolveTexture()。

[重写虚拟受保护] void QRhiWidget::paintEvent(QPaintEvent *e)

重实现：QWidget::paintEvent(QPaintEvent *event)。

处理绘制事件。

调用QWidget::update()将导致发送绘制事件e，从而调用此函数。事件的发送是异步的，将在从update()返回后某个时间点发生。然后此函数在做一些准备后，将调用虚拟的render()来更新QRhiWidget关联纹理的内容。然后顶层窗口将使用纹理将纹理与其他窗口组合在一起。

[虚拟受保护的] void QRhiWidget::releaseResources()

在需要提前释放图形资源时调用。

通常，对于添加到顶层窗口的孩子层次结构中并且在整个生命周期中都保持在那里QRhiWidget的情况不会发生。因此，在许多情况下不需要重写此函数，例如，因为应用程序只有一个顶级窗口（本地窗口）。但是，当涉及小部件（或其祖先）的重命名时，重写此函数对于健壮、良好编写的QRhiWidget子类是必要的。

当调用此函数时，预期实现将销毁所有 QRhi 资源（例如 QRhiBuffer、QRhiTexture 等），类似于在析构函数中这样做。需要取消引用、使用智能指针或设置 resources-invalid 标志，因为最终还会调用到 initialize()。然而，延迟资源的释放到后续的 initialize() 是错误的。如果调用此函数，则必须在返回之前释放资源。此外，实现此函数并不替换类的析构函数（或智能指针）：在两者中都必须释放图形资源。

请参考 Cube RHI Widget 示例，了解如何实际使用。在那里，切换 QRhiWidget 是否成为子控件（由于有父控件）或顶级控件（由于没有父控件）的按钮将触发调用此函数，因为相关的顶级窗口、原生窗口和 QRhi 都在 QRhiWidget 的生命周期内发生变化，之前使用的 QRhi 被销毁，这表明相关资源由仍活着 的 QRhiWidget 输出。

此函数被调用的另一个情况是在使用 grabFramebuffer() 并将 QRhiWidget 添加到可见窗口时。如果后来将此 QRhiWidget 设置为可见或添加到可见的窗口层次结构中，相关的 QRhi 将从用于离屏渲染的临时一个更改为窗口的专用一个，从而也将触发此函数。

另请参阅initialize。

[虚保护] void QRhiWidget::render(QRhiCommandBuffer *cb)

当需要更新小部件内容（即纹理的内容）时调用。

在调用此函数之前，始终至少调用一次 initialize()。

要请求更新，请调用 QWidget::update。从 render() 中调用 update 将导致连续更新，由 vsync 节流。

cb 是小部件当前帧的 QRhiCommandBuffer。该函数在一个被记录的帧中被调用，但没有活动的渲染通道。

另请参阅initialize。

[信号] void QRhiWidget::renderFailed()

每当小部件应渲染到其底层纹理时（无论是由于 小部件更新 还是由于对 grabFramebuffer 的调用），都会发出此信号，但没有为小部件使用 QRhi，很可能是因为与图形配置相关的问题。

当出现问题时会多次发出此信号。不要假设它只被发出一次。如果要在错误处理代码仅被通知一次的情况下连接，则请使用 Qt::SingleShotConnection。

[保护] QRhiRenderTarget *QRhiWidget::renderTarget() const

返回需要在重写QRhiCommandBuffer::beginPass() 时使用的渲染目标对象。

必须在 initialize() 和 render() 中调用。

仅当 autoRenderTarget 为 true 时可用。否则返回的值是 nullptr，并且必须由 initialize() 的重实现来创建和管理深度-字符缓冲区和 QRhiTextureRenderTarget。

创建 图形管线 时，需要使用到 QRhiRenderPassDescriptor。可以通过调用返回的 QRhiTextureRenderTarget 的 renderPassDescriptor() 来获取。

另见 colorTexture() 和 depthStencilBuffer()。

[重载虚保护] void QRhiWidget::resizeEvent(QResizeEvent *e)

重写: QWidget::resizeEvent(QResizeEvent *event)。

处理传递给 e 事件参数的尺寸调整事件。调用虚函数 initialize()。

[保护] QRhiTexture *QRhiWidget::resolveTexture() const

返回解多采样内容的一个非多采样的纹理对象。

当未启用多采样抗锯齿时，此结果为 nullptr。

必须在 initialize() 和 render() 中调用。

启用 MSAA 时，这是与屏幕上其他 QWidget 内容合并的纹理。然而，QRhiWidget 的渲染必须针对从 msaaColorBuffer 返回的 (多采样) QRhiRenderBuffer。如果 autoRenderTarget 是 true，这会由从 renderTarget 返回的 QRhiRenderTarget 处理。否则，子类代码必须正确配置一个同时具有颜色缓冲区和解纹理的渲染目标对象。

另见 colorTexture()。

[保护] QRhi *QRhiWidget::rhi() const

返回当前的 QRhi 对象。

必须在 initialize() 和 render() 中调用。

void QRhiWidget::setApi(QRhiWidget::Api api)

设置用于的图形 API 和 QRhi 后端。

默认值依平台而异：macOS 和 iOS 上的 Metal，Windows 上的 Direct 3D 11，其他情况下为 OpenGL。

对于部件及其顶层窗口，api 只能设置一次。一旦完成并且生效，该窗口只能使用那个 API 和 QRhi 后端进行渲染。尝试设置另一个值，或添加具有不同 api 的另一个 QRhiWidget 将不会按预期工作。

另请参阅 setColorBufferFormat()，setDebugLayerEnabled() 和 api。

[受保护] void QRhiWidget::setAutoRenderTarget(bool enabled)

控制深度-模板 QRhiRenderBuffer 和 QRhiTextureRenderTarget 是否由小部件自动创建和维护。默认值是 true。

在自动模式下，深度-模板缓冲区的大小和样本数遵循颜色缓冲区纹理的设置。在非自动模式下，renderTarget() 和 depthStencilBuffer() 总是返回 nullptr，此时需要应用程序实现 initialize() 来负责设置和管理这些对象。

要禁用自动模式，可以在早期调用此函数，例如在派生类的构造函数中，将enabled 设置为 false。

void QRhiWidget::setDebugLayerEnabled(bool enable)

当 enable 为 true 时，请求底层图形API的调试或验证层。

适用于 Vulkan 和 Direct 3D。

默认情况下，此功能是禁用的。

另请参阅 setApi() 和 isDebugLayerEnabled。
