乒乓状态

乒乓状态示例展示了如何使用Qt状态机框架中并行状态配合自定义事件和转换。

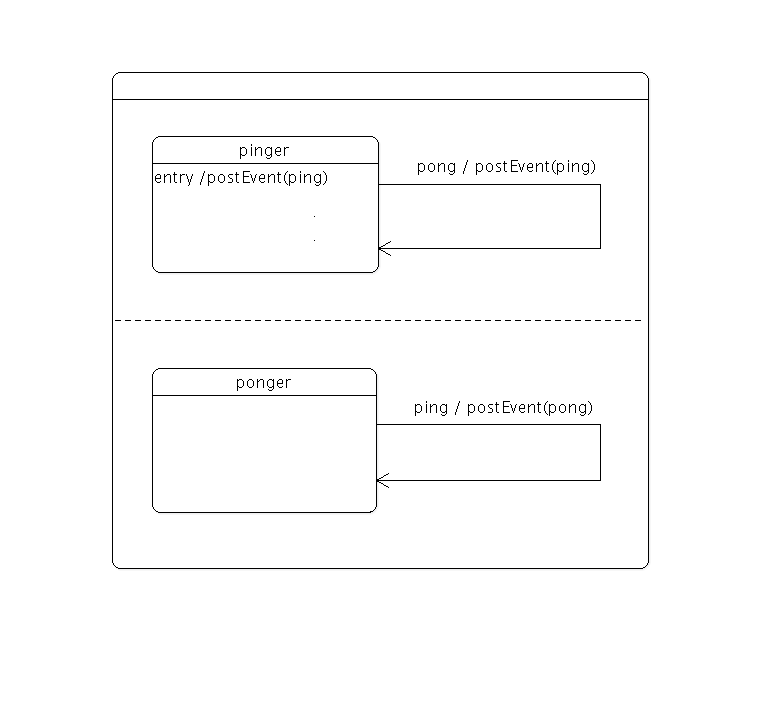

本示例实现了一个状态图，其中两个状态通过向状态机发布事件进行通信。状态图的表示如下。

pinger 和 ponger 状态是并行状态，即它们同时进入，并且将独立于对方进行转换。

当进入 pinger 状态时，将发布第一个 ping 事件；ponger 状态将通过发布一个 pong 事件进行响应；这会导致 pinger 状态发布一个新的 ping 事件；依此类推。

class PingEvent : public QEvent
{
public:
    PingEvent() : QEvent(PingEventType) { }
};

class PongEvent : public QEvent
{
public:
    PongEvent() : QEvent(PongEventType) { }
};

定义了两个自定义事件，PingEvent 和 PongEvent。

class Pinger : public QState
{
public:
    explicit Pinger(QState *parent) : QState(parent) { }

protected:
    void onEntry(QEvent *) override
    {
        machine()->postEvent(new PingEvent);
        qInfo() << "ping?";
    }
};

Pinger 类定义了一个当进入状态时向状态机发布 PingEvent 的状态。

class PingTransition : public QAbstractTransition
{
public:
    PingTransition() {}

protected:
    bool eventTest(QEvent *e) override { return e->type() == PingEventType; }

    void onTransition(QEvent *) override
    {
        machine()->postDelayedEvent(new PongEvent, 500);
        qInfo() << "pong!";
    }
};

PingTransition 类定义了一个由类型为 PingEvent 的事件触发的转换，当转换被触发时，将向状态机发布一个 PongEvent（延迟500毫秒）。

class PongTransition : public QAbstractTransition
{
public:
    PongTransition() {}

protected:
    bool eventTest(QEvent *e) override { return (e->type() == PingEventType); }

    void onTransition(QEvent *) override
    {
        machine()->postDelayedEvent(new PingEvent, 500);
        qInfo() << "ping?";
    }
};

PongTransition 类定义了一个由类型为 PongEvent 的事件触发的转换，当转换被触发时，将向状态机发布一个 PingEvent（延迟500毫秒）。

int main(int argc, char **argv)
{
    QCoreApplication app(argc, argv);

    QStateMachine machine;
    auto group = new QState(QState::ParallelStates);
    group->setObjectName("group");

main() 函数首先创建一个状态机和并行状态组。

    auto pinger = new Pinger(group);
    pinger->setObjectName("pinger");
    pinger->addTransition(new PongTransition);

    auto ponger = new QState(group);
    ponger->setObjectName("ponger");
    ponger->addTransition(new PingTransition);

接下来，创建了 pinger 和 ponger 状态，将并行状态组作为它们的父状态。请注意，转换是 无目标 的。当这样的转换被触发时，源状态不会被退出和重新进入；只有转换的 onTransition() 函数会被调用，状态机的配置将保持不变，这正是我们想要的。

    machine.addState(group);
    machine.setInitialState(group);
    machine.start();

    return app.exec();
}

最后，将组添加到状态机中，启动状态机，并进入应用程序事件循环。

示例项目 @ code.qt.io
