SCXML 数独

演示了如何使用与 SCXML 分离的 JavaScript 文件。

运行示例

要从 Qt Creator 运行示例，请打开欢迎模式并从示例中选择示例。有关更多信息，请访问构建和运行示例。

数独特性

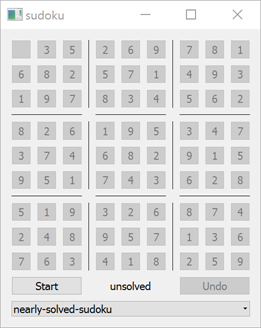

Screenshot of the Sudoku example

我们的数独包含以下特性

初始状态以及在游戏结束时，数独进入 空闲 状态。在该状态下，玩家可以看到他们的上一局游戏是否成功完成。状态机处于 空闲 状态的两个子状态之一：分别是 解决 或 未解决。在 空闲 状态中，玩家还可以选择他们想要解决的数独网格。网格被禁用，用户交互被忽略。
玩家点击开始按钮后，数独进入 游戏 状态，并准备好在棋盘上进行用户交互。
当游戏处于 游戏 状态且玩家点击停止按钮时，游戏结束并进入 空闲 状态的 未解决 子状态。如果玩家已经成功解决了当前谜题，游戏将自动结束并进入 空闲 状态的 解决 子状态，表示成功。
棋盘由 81 个按钮组成，排列成 9x9 的网格。在游戏过程中，有初始值的按钮保持禁用。玩家只能与初始为空的按钮交互。每次点击按钮都会将其值增加 1。
在游戏过程中，玩家可以方便地使用撤销按钮。

SCXML 部分：内部逻辑描述

sudoku.scxml 文件描述了数独游戏可能处于的状态的内部结构，定义了状态间的转换，并在转换发生时触发适当的脚本函数。它还通过发送事件和监听即将发生的事件并对它们做出反应与 GUI 部分进行通信。

我们使用 ECMAScript 数据模型

<scxml xmlns="http://www.w3.org/2005/07/scxml" version="1.0"
       name="Sudoku" datamodel="ecmascript">

我们声明以下变量

    <datamodel>
        <data id="initState"/>
        <data id="currentState" expr="[[]]"/>
        <data id="undoStack"/>
    </datamodel>

变量	描述
`initState`	包含当前游戏初始状态的子九宫格数组。其值为零表示单元格初始为空。
`currentState`	包含正在进行的游戏状态的子九宫格数组。它类似于 `initState` 变量，并最初包含相同的内容。然而，当玩家开始在空单元格中输入数字时，此变量会相应更新，而 `initState` 变量保持不变。
`undoStack`	记录玩家的操作历史。它是一个包含最后一次触摸的单元格坐标的列表。在游戏过程中，每次修改都会将一对x和y坐标添加到该列表中。

上面提到的变量与在sudoku.js文件中定义的脚本辅助函数共享

    <script src="sudoku.js"/>

当进行转换或对GUI发送的事件做出反应时，我们会调用其中的一些函数。

之前提到的所有可能的状态都在根状态game中定义。

    <state id="game">
        <onentry>
            <raise event="restart"/>
        </onentry>
        <state id="idle">
            ...
            <state id="unsolved"/>
            <state id="solved"/>
        </state>
        <state id="playing">
            ...
        </state>
        ...
    </state>

当启动数独示例时，状态机进入game状态，并保持在这个状态直到应用程序退出。进入此状态时，我们将内部引发restart事件。每当玩家更改当前数独网格或按下开始按钮开始游戏时，都会引发此事件。我们不希望在完成当前游戏时发送它，因为我们仍然想显示上次游戏中的填有空格的网格。因此，该事件从三个不同的环境中引发，并在game状态的无目标转换中捕获一次。

        <transition event="restart">
            <script>
                restart();
            </script>
            <raise event="update"/>
        </transition>

当捕获到restart事件时，我们调用在sudoku.js文件中定义的辅助restart()脚本方法，并在内部引发一个附加的update事件。

function restart() {
    for (var i = 0; i < initState.length; i++)
        currentState[i] = initState[i].slice();
    undoStack = [];
}

restart()函数将initState分配给currentState变量，并清除undoStack变量。

update事件在需要通知GUI网格内容已更改时内部引发，并且GUI应根据传递的值更新自身。此事件在game状态的无目标转换中被捕获。

        <transition event="update">
            <send event="updateGUI">
                <param name="currentState" expr="currentState"/>
                <param name="initState" expr="initState"/>
            </send>
        </transition>

我们发送外部事件updateGUI，该事件在被拦截的C++代码中拦截。具有附加数据的updateGUI事件被指定在<param>元素内部。我们传递两个参数，它们可以通过currentState和initState名称从外部访问。传递给它们的实际值分别等于数模型中指定的currentState和initState变量，这些变量由expr属性指定。

        <state id="idle">
            <transition event="start" target="playing"/>
            <transition event="setup" target="unsolved">
                <assign location="initState" expr="_event.data.initState"/>
                <raise event="restart"/>
            </transition>
            <state id="unsolved"/>
            <state id="solved"/>
        </state>

当处于idle状态时，我们会对GUI部分可能发送的两个事件做出反应：start和setup。每次收到start事件时，我们只需过渡到playing状态。当我们收到setup事件时，我们期望GUI部分已经将要将解决的问题的新网格发送给我们。我们期望网格的新初始状态通过_event.data的initState字段传递。我们将传递的值分配给在数模型中定义的initState变量，并重新启动网格内容。

        <state id="playing">
            <onentry>
                <raise event="restart"/>
            </onentry>
            <transition event="tap">
                <if cond="isValidPosition()">
                    <script>
                        calculateCurrentState();
                    </script>
                    <if cond="isSolved()">
                        <raise event="solved"/>
                    </if>
                    <raise event="update"/>
                </if>
            </transition>
            ...
        </state>

每次进入playing状态时，我们都会重置网格内容，因为我们可能仍在显示上次游戏的内容。在playing状态中，我们会对可能从GUI发送的事件做出反应：tap、undo和stop。

当玩家按下一个启用的数独单元格时，会发送tap事件。此事件应包含附加数据，指定单元格的坐标，这些坐标通过_event.data的x和y字段传递。首先，我们通过调用isValidPosition()脚本函数来检查传递的坐标是否有效

function isValidPosition() {
    var x = _event.data.x;
    var y = _event.data.y;
    if (x < 0 || x >= initState.length)
        return false;
    if (y < 0 || y >= initState.length)
        return false;
    if (initState[x][y] !== 0)
        return false;
    return true;
}

我们确保坐标既不是负数也不是大于我们的网格，此外，我们还检查坐标是否指向一个初始时为空的单元格，因为我们不能修改网格描述中给出的最初单元格。

当我们确认传递的坐标正确后，我们将调用calculateCurrentState()脚本函数。

function calculateCurrentState() {
    if (isValidPosition() === false)
        return;
    var x = _event.data.x;
    var y = _event.data.y;
    var currentValue = currentState[x][y];
    if (currentValue === initState.length)
        currentValue = 0;
    else
        currentValue += 1;
    currentState[x][y] = currentValue;
    undoStack.push([x, y]);
}

此函数增加传递网格单元格的值，并将新的移动添加到撤销栈的历史记录中。

在calculateCurrentState()函数执行完成后，我们通过调用isSolved()脚本函数来检查网格是否已经被解决。

function isOK(numbers) {
    var temp = [];
    for (var i = 0; i < numbers.length; i++) {
        var currentValue = numbers[i];
        if (currentValue === 0)
            return false;
        if (temp.indexOf(currentValue) >= 0)
            return false;
        temp.push(currentValue);
    }
    return true;
}

function isSolved() {
    for (var i = 0; i < currentState.length; i++) {
        if (!isOK(currentState[i]))
            return false;

        var column = [];
        var square = [];
        for (var j = 0; j < currentState[i].length; j++) {
            column.push(currentState[j][i]);
            square.push(currentState[Math.floor(i / 3) * 3 + Math.floor(j / 3)]
                                    [i % 3 * 3 + j % 3]);
        }

        if (!isOK(column))
            return false;
        if (!isOK(square))
            return false;
    }
    return true;
}

isSolved()函数在网格被正确解决时返回true。由于我们需要检查每一行、每一列和每一个3x3方格，我们定义了isOK()辅助函数。此函数接受数字列表，如果传递的列表包含唯一的数字且没有数字等于零（这意味着没有空单元格），则返回true。isSolved()的主循环被调用九次。在每一次迭代中，我们构建表示一行、一列和网格方格的数字列表，并对它们调用isOK()。当所有27个列表都fine时，网格被正确解决，我们返回true。

回到我们的SCXML文件，如果isSolved()返回true，我们内部触发solved事件。对于正确的移动，最后的指令是触发update事件，因为我们需要通知GUI关于网格的变化。

        <state id="playing">
            ...
            <transition event="undo">
                <script>
                    undo();
                </script>
                <raise event="update"/>
            </transition>
            <transition event="stop" target="idle"/>
            <transition event="solved" target="solved"/>
        </state>

当我们处于playing状态时，我们还会对来自GUI的undo事件做出反应。在这种情况下，我们调用undo()脚本函数，并通知GUI需要更新。

function undo() {
    if (!undoStack.length)
        return;

    var lastMove = undoStack.pop();
    var x = lastMove[0];
    var y = lastMove[1];
    var currentValue = currentState[x][y];
    if (currentValue === 0)
        currentValue = initState.length;
    else
        currentValue -= 1;
    currentState[x][y] = currentValue;
}

undo()函数删除历史记录中最后的移动，如果有的话，并减少坐标通过此移动描述的单元格的当前值。

playing状态也准备好对GUI发送的stop事件做出反应，当玩家按下按钮时。在这种情况下，我们只激活idle状态。

此外，我们拦截内部发送的solved事件，并在此情况下激活solved状态。

C++部分：构建GUI

应用程序C++部分由一个MainWindow类组成，该类构建GUI并将其与SCXML部分连接起来。该类在mainwindow.h中被声明。

class MainWindow : public QWidget { Q_OBJECT public: explicit MainWindow(QScxmlStateMachine *machine, QWidget *parent = nullptr); private: QScxmlStateMachine *m_machine = nullptr; QList<QList<QToolButton *>> m_buttons; QToolButton *m_startButton = nullptr; QToolButton *m_undoButton = nullptr; QLabel *m_label = nullptr; QComboBox *m_chooser = nullptr; };

MainWindow类保存对QScxmlStateMachine *m_machine的指针，这是一个由Qt自动从sudoku.scxml文件生成的状态机类。它还保存了一些GUI元素的指针。

MainWindow::MainWindow(QScxmlStateMachine *machine, QWidget *parent) : QWidget(parent), m_machine(machine) {

MainWindow类的构造函数实例化了应用程序的GUI部分，并存储了传递的状态机的指针。它还初始化GUI部分，并将GUI部分与状态机粘合在一起，通过连接它们的通信接口来实现。

connect(button, &QToolButton::clicked, this, [this, i, j]() { QVariantMap data; data.insert(u"x"_s, i); data.insert(u"y"_s, j); m_machine->submitEvent("tap", data); });

首先，我们创建了81个按钮，并将它们的clicked信号连接到将tap事件提交给状态机并传递按钮坐标的lambda表达式。

之后，我们在网格中添加了一些水平和垂直线，以便将按钮分组到3x3的方框中。

connect(m_startButton, &QAbstractButton::clicked, this, [this]() { if (m_machine->isActive("playing")) m_machine->submitEvent("stop"); else m_machine->submitEvent("start"); });

我们创建了按钮，并将其点击信号连接到lambda表达式，该表达式根据机器是否处于playing状态提交相应的stop或start事件。

我们创建一个标签来显示网格是否已解决，以及一个撤销按钮，该按钮会在点击时提交undo事件。

connect(m_undoButton, &QAbstractButton::clicked, this, [this]() { m_machine->submitEvent("undo"); });

然后我们创建一个组合框，其中填充了待解决的网格名称。这些网格从应用程序编译内置资源的:/data目录中读取。

connect(m_chooser, &QComboBox::currentIndexChanged, this, [this](int index) { const QString sudokuFile = m_chooser->itemData(index).toString(); const QVariantMap initValues = readSudoku(sudokuFile); m_machine->submitEvent("setup", initValues); }); const QVariantMap initValues = readSudoku( m_chooser->itemData(0).toString()); m_machine->setInitialValues(initValues);

当玩家更改组合框中的网格时，我们读取网格内容，将其存储在initValues键下的变体映射中，作为一个整数变体的列表的列表，并提交setup事件给状态机，传递网格的内容。最初，我们从列表中读取第一个可用的网格，并将其直接传递给数独状态机作为初始网格。

m_machine->connectToState("playing", [this] (bool playing) { ... }); m_machine->connectToState("solved", [this](bool solved) { if (solved) m_label->setText(tr("SOLVED !!!")); else m_label->setText(tr("unsolved")); }); m_machine->connectToEvent("updateGUI", [this](const QScxmlEvent &event) { ... });

后来，我们连接到在机器进入或离开playing或solved状态时发出的信号，并相应地更新一些GUI部分。我们还连接到状态机的updateGUI事件，并根据传入的单元格状态更新所有按钮的值。

#include "mainwindow.h" #include "sudoku.h" #include <QtWidgets/qapplication.h> int main(int argc, char **argv) { QApplication app(argc, argv); Sudoku machine; MainWindow mainWindow(&machine); machine.start(); mainWindow.show(); return app.exec(); }

在main.cpp文件中的main()函数中，我们实例化应用程序对象app、状态机Sudoku和GUI类MainWindow。我们启动状态机，显示主窗口，并执行应用程序。
