SCXML 计算器

一个实现了 SCXML 规范中示例计算器的应用程序。

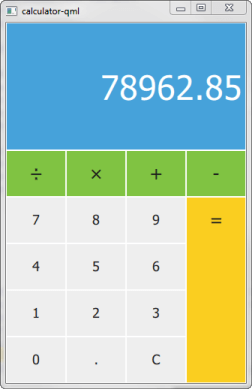

计算器 使用 Qt SCXML 实现了 SCXML 规范中呈现的计算器示例。

状态机指定在 statemachine.scxml 文件中，并编译进 CalculatorStateMachine 类中。用户界面使用 Qt Quick 创建。

运行示例

要从 Qt Creator 运行示例，请打开欢迎模式并从示例中选择示例。有关更多信息，请参阅构建和运行示例。

实例化状态机

我们通过在 calculator-qml.h 文件中将它声明为 QML 类型来使生成的 CalculatorStateMachine 类在 QML 中可用

struct CalculatorStateMachineRegistration
{
    Q_GADGET
    QML_FOREIGN(CalculatorStateMachine)
    QML_NAMED_ELEMENT(CalculatorStateMachine)
    QML_ADDED_IN_VERSION(1, 0)
};

我们实例化一个 CalculatorStateMachine 并监听 updateDisplay 事件。当它发生时，我们更改计算器显示屏上的文本

    CalculatorStateMachine {
        id: statemachine
        running: true
        EventConnection {
            events: ["updateDisplay"]
            onOccurred: (event)=> resultText.text = event.data.display
        }
    }

当用户按下计算器按钮时，按钮将事件提交给状态机

        Button {
            id: resultButton
            x: 3 * width
            y: parent.height / 5
            textHeight: y - 2
            fontHeight: 0.4
            width: parent.width / 4
            height: y * 4
            color: pressed ? "#e0b91c" : "#face20"
            text: "="
            onClicked: statemachine.submitEvent("EQUALS")
        }

示例项目 @ code.qt.io
