场景图 - RHI 纹理项

演示如何实现一个自定义的 QQuickItem，用于显示由 QRhi-渲染的纹理。

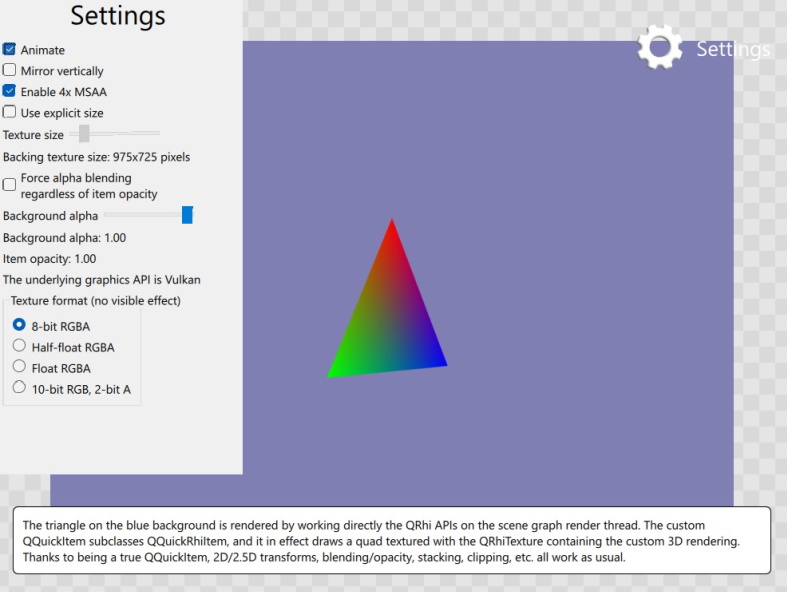

此示例演示了如何实现一个项，该项使用 QRhi API 在纹理中执行跨平台的、可移植的 3D 渲染，并将该图像显示出来。

注意：此示例演示了高级、低级别的功能，可通过有限的兼容性保证的 Qt Gui 模块执行可移植、跨平台的 3D 渲染。为了能够使用 QRhi APIs，应用程序连接到 Qt::GuiPrivate 并包含 <rhi/qrhi.h>。

与其他方法的比较

RHI Under QML 示例说明如何以自定义渲染先于 Qt Quick 场景图自己的渲染方式实现可移植、跨平台的 3D 渲染。这种方法是高效的，因为它现在不需要额外的渲染目标和渲染传递，自定义渲染在场景图的自己的 draw calls 之前注入到主渲染传递中。

相比之下，此示例涉及一个单独的渲染目标，一个 QRhiTexture，其尺寸与场景中 QQuickItem 的大小相同，以及一个用于清除并绘制到该纹理的整个渲染传递。然后在该纹理中采样，并用于纹理化四边形，有效显示 2D 图像。

与覆盖/叠加方法相比，这允许在 Qt Quick 场景中的任何位置显示、混合和转换 3D 渲染的扁平 2D 图像，因为我们有一个真正的 QQuickItem。然而，这会使资源使用和性能成本更高，因为它涉及首先对纹理进行渲染。

概览

示例使用 QQuickRhiItem 和 QQuickRhiItemRenderer 实现。可以继承 QQuickRhiItem 以轻松快速地获得一个功能齐全的自定义 QQuickItem，并通过使用幕后 QSGSimpleTextureNode 显示 QRhiTexture 的内容。纹理的内容由应用在其 QQuickRhiItemRenderer 子类的逻辑中提供的逻辑生成。

ExampleRhiItem 是一个 QQuickRhiItem 子类，提供了一些属性，例如 angle 和 backgroundAlpha。这些属性将从 QML 中进行读取、写入和动画处理。为了支持 Qt Quick 的多线程渲染模型，QQQuickRhiItemRenderer 有一个临时的 synchronize() 函数，可以重新实现，以便安全地在属于主/GUI 线程的 QQuickRhiItem（属于渲染线程，如果有的话）和属于渲染线程的 QQuickRhiItemRenderer 之间复制数据。

QQuickRhiItemRenderer *ExampleRhiItem::createRenderer()
{
    return new ExampleRhiItemRenderer;
}

void ExampleRhiItem::setAngle(float a)
{
    if (m_angle == a)
        return;

    m_angle = a;
    emit angleChanged();
    update();
}

void ExampleRhiItem::setBackgroundAlpha(float a)
{
    if (m_alpha == a)
        return;

    m_alpha = a;
    emit backgroundAlphaChanged();
    update();
}

void ExampleRhiItemRenderer::synchronize(QQuickRhiItem *rhiItem)
{
    ExampleRhiItem *item = static_cast<ExampleRhiItem *>(rhiItem);
    if (item->angle() != m_angle)
        m_angle = item->angle();
    if (item->backgroundAlpha() != m_alpha)
        m_alpha = item->backgroundAlpha();
}

initialize() 函数在第一次调用 render() 之前至少被调用一次，但在实际应用中可能被多次调用：如果 QQuickItem 几何形状改变（由于某些布局更改、调整窗口大小等），如果如样本数和纹素格式之类的 QQuickRhiItem 设置改变，或者如果项目重新分层使它属于一个新的 QQuickWindow，这些都会触发再次调用 initialize()，因为它们意味着一或多个资源 QQuickRhiItem 管理的资源改变，这对子类也有影响。这里提供的示例代码准备处理这些特殊情况（更改 QRhi、更改样本数、更改纹素格式）。（因为它没有保留用作颜色缓冲区的纹素，因此当纹素因不同大小而重新创建时无需特殊处理）

void ExampleRhiItemRenderer::initialize(QRhiCommandBuffer *cb)
{
    if (m_rhi != rhi()) {
        m_rhi = rhi();
        m_pipeline.reset();
    }

    if (m_sampleCount != renderTarget()->sampleCount()) {
        m_sampleCount = renderTarget()->sampleCount();
        m_pipeline.reset();
    }

    QRhiTexture *finalTex = m_sampleCount > 1 ? resolveTexture() : colorTexture();
    if (m_textureFormat != finalTex->format()) {
        m_textureFormat = finalTex->format();
        m_pipeline.reset();
    }

initialize() 的其余部分是简单的 QRhi-相关代码。

3D 场景使用透视投影，该投影基于查询自 QRhiRenderTarget 的输出大小进行计算（因为这无论是否使用多重采样都有效，而访问 colorTexture() 和 msaaColorBuffer() 都需要根据哪些对象有效进行分支逻辑）

注意使用 QRhi::clipSpaceCorrMatrix() 以适应用户界面坐标系统和 3D 图形 API 之间的坐标系统差异。

    if (!m_pipeline) {
        m_vbuf.reset(m_rhi->newBuffer(QRhiBuffer::Immutable, QRhiBuffer::VertexBuffer, sizeof(vertexData)));
        m_vbuf->create();

        m_ubuf.reset(m_rhi->newBuffer(QRhiBuffer::Dynamic, QRhiBuffer::UniformBuffer, 64));
        m_ubuf->create();

        m_srb.reset(m_rhi->newShaderResourceBindings());
        m_srb->setBindings({
            QRhiShaderResourceBinding::uniformBuffer(0, QRhiShaderResourceBinding::VertexStage, m_ubuf.get()),
        });
        m_srb->create();

        m_pipeline.reset(m_rhi->newGraphicsPipeline());
        m_pipeline->setShaderStages({
           { QRhiShaderStage::Vertex, getShader(QLatin1String(":/scenegraph/rhitextureitem/shaders/color.vert.qsb")) },
           { QRhiShaderStage::Fragment, getShader(QLatin1String(":/scenegraph/rhitextureitem/shaders/color.frag.qsb")) }
        });
        QRhiVertexInputLayout inputLayout;
        inputLayout.setBindings({
            { 5 * sizeof(float) }
        });
        inputLayout.setAttributes({
            { 0, 0, QRhiVertexInputAttribute::Float2, 0 },
            { 0, 1, QRhiVertexInputAttribute::Float3, 2 * sizeof(float) }
        });
        m_pipeline->setSampleCount(m_sampleCount);
        m_pipeline->setVertexInputLayout(inputLayout);
        m_pipeline->setShaderResourceBindings(m_srb.get());
        m_pipeline->setRenderPassDescriptor(renderTarget()->renderPassDescriptor());
        m_pipeline->create();

        QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
        resourceUpdates->uploadStaticBuffer(m_vbuf.get(), vertexData);
        cb->resourceUpdate(resourceUpdates);
    }

    const QSize outputSize = renderTarget()->pixelSize();
    m_viewProjection = m_rhi->clipSpaceCorrMatrix();
    m_viewProjection.perspective(45.0f, outputSize.width() / (float) outputSize.height(), 0.01f, 1000.0f);
    m_viewProjection.translate(0, 0, -4);

render() 的实现记录了单独三角形的绘制。每次都会更新包含 4x4 矩阵的统一缓冲区，因为我们预期旋转角度会改变。清除颜色包含项目提供的背景不透明度。记住需要将红、绿和蓝组件中的不透明度预乘。

void ExampleRhiItemRenderer::render(QRhiCommandBuffer *cb)
{
    QRhiResourceUpdateBatch *resourceUpdates = m_rhi->nextResourceUpdateBatch();
    QMatrix4x4 modelViewProjection = m_viewProjection;
    modelViewProjection.rotate(m_angle, 0, 1, 0);
    resourceUpdates->updateDynamicBuffer(m_ubuf.get(), 0, 64, modelViewProjection.constData());

    // Qt Quick expects premultiplied alpha
    const QColor clearColor = QColor::fromRgbF(0.5f * m_alpha, 0.5f * m_alpha, 0.7f * m_alpha, m_alpha);
    cb->beginPass(renderTarget(), clearColor, { 1.0f, 0 }, resourceUpdates);

    cb->setGraphicsPipeline(m_pipeline.get());
    const QSize outputSize = renderTarget()->pixelSize();
    cb->setViewport(QRhiViewport(0, 0, outputSize.width(), outputSize.height()));
    cb->setShaderResources();
    const QRhiCommandBuffer::VertexInput vbufBinding(m_vbuf.get(), 0);
    cb->setVertexInput(0, 1, &vbufBinding);
    cb->draw(3);

    cb->endPass();
}

示例项目 @ code.qt.io

另请参阅 QQuickRhiItem、场景图 - QML 下的 RHI 和场景图 - 自定义 QSGRenderNode。
