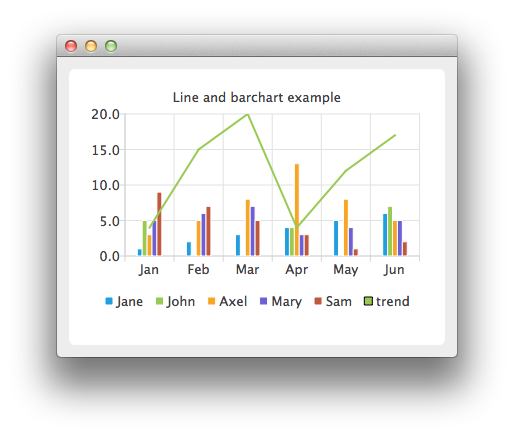

组合线形图和柱状图

在此示例中，我们结合了一个线形图和一个柱状图，并使用类别轴作为两者的公共轴。

在此，我们为我们的柱状系列创建数据。

auto set0 = new QBarSet("Jane");
auto set1 = new QBarSet("John");
auto set2 = new QBarSet("Axel");
auto set3 = new QBarSet("Mary");
auto set4 = new QBarSet("Sam");

*set0 << 1 << 2 << 3 << 4 << 5 << 6;
*set1 << 5 << 0 << 0 << 4 << 0 << 7;
*set2 << 3 << 5 << 8 << 13 << 8 << 5;
*set3 << 5 << 6 << 7 << 3 << 4 << 5;
*set4 << 9 << 7 << 5 << 3 << 1 << 2;

我们创建一个柱状系列并添加数据集。每个数据集的第一个值将在第一个类别中分组，第二个值在第二个类别中，依此类推。

auto barseries = new QBarSeries;
barseries->append(set0);
barseries->append(set1);
barseries->append(set2);
barseries->append(set3);
barseries->append(set4);

然后我们创建一个线形系列并添加数据到它。为了使数据与柱状图匹配，我们使用索引作为线形系列的x值，因此第一个点是(0，值)，第二个点是(1，值)，依此类推。

auto lineseries = new QLineSeries;
lineseries->setName("trend");
lineseries->append(QPoint(0, 4));
lineseries->append(QPoint(1, 15));
lineseries->append(QPoint(2, 20));
lineseries->append(QPoint(3, 4));
lineseries->append(QPoint(4, 12));
lineseries->append(QPoint(5, 17));

在此，我们创建图表并将两个系列添加到其中。

auto chart = new QChart;
chart->addSeries(barseries);
chart->addSeries(lineseries);
chart->setTitle("Line and Bar Chart");

为了使图表正确显示系列，我们必须为系列创建自定义轴。如果我们不创建自定义轴，则每个系列都会调整缩放以使用图表的最大区域（就像单系列情况一样），结果将不正确。使用自定义轴，我们将两个系列的范围设置为保持相同的轴。对于x轴，我们使用QBarCategoryAxis，对于y轴，我们使用QValuesAxis。

QStringList categories;
categories << "Jan" << "Feb" << "Mar" << "Apr" << "May" << "Jun";
auto axisX = new QBarCategoryAxis;
axisX->append(categories);
chart->addAxis(axisX, Qt::AlignBottom);
lineseries->attachAxis(axisX);
barseries->attachAxis(axisX);
axisX->setRange(QString("Jan"), QString("Jun"));

auto axisY = new QValueAxis;
chart->addAxis(axisY, Qt::AlignLeft);
lineseries->attachAxis(axisY);
barseries->attachAxis(axisY);
axisY->setRange(0, 20);

并且我们还想显示图例。

chart->legend()->setVisible(true);
chart->legend()->setAlignment(Qt::AlignBottom);

最后，我们将图表添加到视图中。

createDefaultChartView(chart);
