在8155P上烧录和运行图像

高通Snapdragon 8155P板

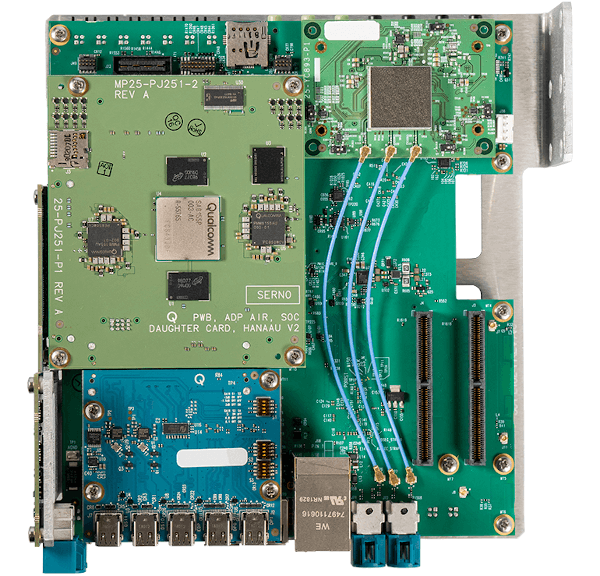

这是高通Snapdragon 8155P板的面板视图。

设置线缆

PC和板子之间需要几根线缆才能在板上烧录和调试应用

• 电源连接器
• Micro USB是FT串行控制台输出
• 普通USB是QFIL/Fastboot端口（USB-A - USB A/USB C线缆）
• DisplayPort线缆用于图形输出
• Ethernet端口，用于动态加载应用程序。

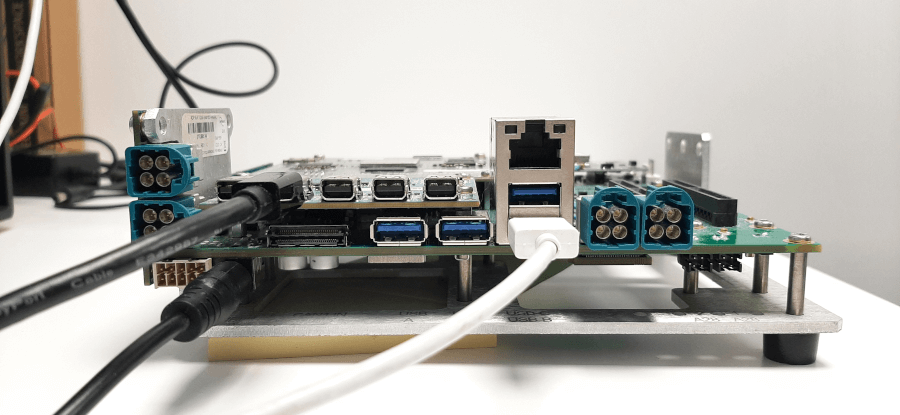

这是线缆配置示例：电源开启，公USB-A连接用于烧录镜像，DisplayPort线缆连接用于图形输出。

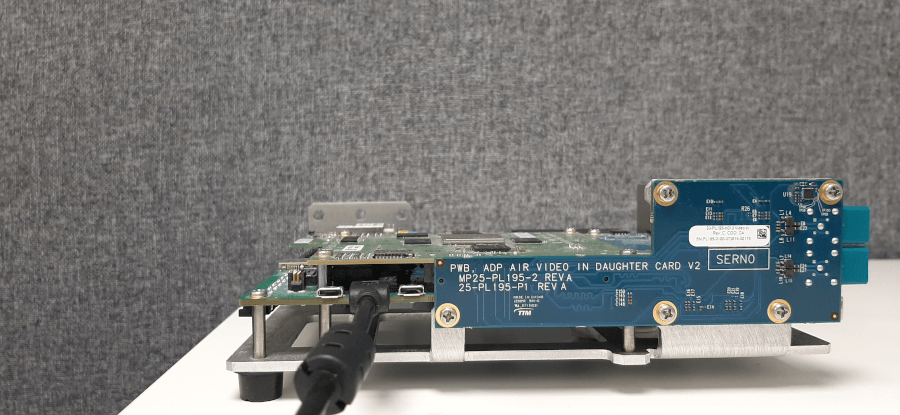

Micro USB连接用于使用FT串行控制台。

切换到Fastboot模式

要在高通Snapdragon 8155P板上烧录镜像，请在宿主操作系统上安装Fastboot工具。见，Fastboot工具

在烧录之前，将板子切换到Fastboot模式

• 与板子建立串行连接

  putty /dev/ttyUSB0 -serial -sercfg 115200,8,1

• 有两种方法

  - 在设备上，按住音量键并对设备进行电源循环。

  - 或者按下降箭头在UART外壳上，并对设备进行电源循环。

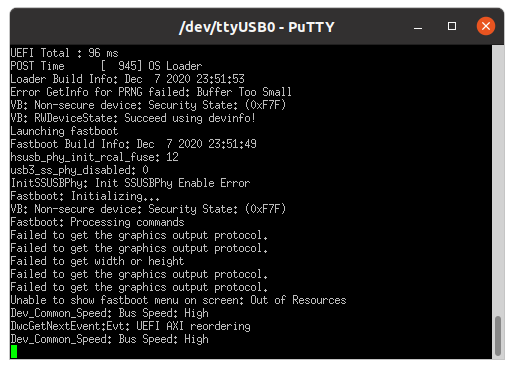

• 如果板子成功切换到Fastboot模式，会打印以下控制台输出



  检查板子是否处于Fastboot模式的另一种方法是运行以下命令

  fastboot devices

烧录镜像

构建脚本生成一组用于板子分区的镜像。

boot.img, perf_dyn.img, misc_dyn.img, abl.elf, etc

切换到Fastboot模式后，可以将镜像烧录到板上。

• 首次设置时，请遵循GHS ES7_FinalCopy/ES7_customer_package_readme.docx中的镜像烧录步骤

  cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target
  fastboot flash abl  abl.elf
  fastboot flash boot vmm-adp-gvm-sa8155/boot.img
  fastboot flash perf_dyn_a vmm-adp-gvm-sa8155/perf_dyn.img
  fastboot flash misc_dyn_a  vmm-adp-gvm-sa8155/misc_dyn.img

  cd /work/ghs/sa8155/es7/es7_dev_env/ES7_FinalCopy/Images/sa8155_hyp
  fastboot flash hyp_a hyp.mbn
  fastboot flash tz tz.mbn
  fastboot flash apdp apdp.mbn

  cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target/fs
  fastboot flash gh_sys sys.img
  fastboot flash gh_persist ghs_persist.img
  fastboot flash gh_test ghs_test.img.sparse

  cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/prebuilt_NHLOS/adsp/asic_8150
  fastboot flash adsp adsp.img

  cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/lagvm/LINUX/android/out/target/product/msmnile_gvmgh
  fastboot flash vendor vendor.img

  注意： ES7_FinalCopy/ES7_customer_package_readme.docx是QC [ES7] 客户包的一部分。联系高通支持获取更多信息。

• 如果不是首次烧录，则应烧录单体部分

  cd /work/ghs/sa8155/es7/es7_dev_env/hlos_dev_boot/apps/ghs_apps_proc/qc_bsp/out/chk/bin/target
  fastboot flash boot vmm-adp-gvm-sa8155/boot.img

• 重启板子。

在板子上运行Qt应用程序

• 打开串行控制台

  putty /dev/ttyUSB0 -serial -sercfg 115200,8,1

• 执行以下命令

  rt <application name> Initial

• 运行Qt应用程序示例

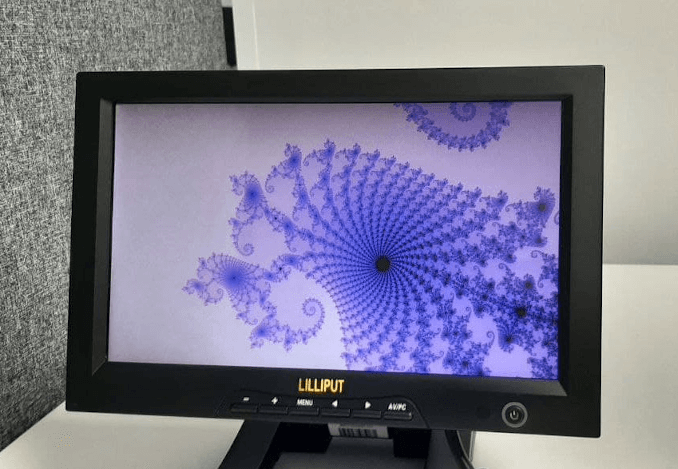

  Qt应用程序正在高通Snapdragon 8155P板上运行并由连接的屏幕显示。
