QQuick3DGeometry 类

class CustomGeometry : public QQuick3DGeometry
{
public:
    CustomGeometry() { rebuildGeometry(); }

    void setSomething() {
       // Change relevant internal data.
       // ...

       // Then rebuild the vertex and index data and pass it to QQuick3DGeometry.
       rebuildGeometry();

       // Finally, trigger an update. This is relevant in case nothing else
       // is changing in the scene; this way we make sure a new frame will
       // be rendered.
       update();
    }

private:
    void rebuildGeometry()
    {
        QByteArray vertices;
        QByteArray indices;
        ...
        setPrimitiveType(Lines);
        setVertexBuffer(vertices);
        setIndexBuffer(indices);
        setStride(3 * sizeof(float)); // e.g. when having 3 components per vertex
        setBounds(...); // minimum and maximum extents, for picking
        addAttribute(PositionSemantic, 0, F32Type);
        ...
    }
};

qmlRegisterType<CustomGeometry>("Example", 1, 0, "CustomGeometry");

CONFIG += qmltypes
QML_IMPORT_NAME = Example
QML_IMPORT_MAJOR_VERSION = 1

qt_add_qml_module(application
    URI Example
    VERSION 1.0
)

class CustomGeometry : public QQuick3DGeometry
{
    Q_OBJECT
    QML_NAMED_ELEMENT(CustomGeometry)
    ...
};

import Example 1.0

Model {
    id: customModel
    geometry: CustomGeometry {
    }
}

class ExampleGeometry : public QQuick3DGeometry
{
    Q_OBJECT
    QML_NAMED_ELEMENT(ExampleGeometry)

public:
    ExampleGeometry();

private:
    void updateData();
};

ExampleGeometry::ExampleGeometry()
{
    updateData();
}

void ExampleGeometry::updateData()
{
    QByteArray v;
    v.resize(3 * 3 * sizeof(float));
    float *p = reinterpret_cast<float *>(v.data());

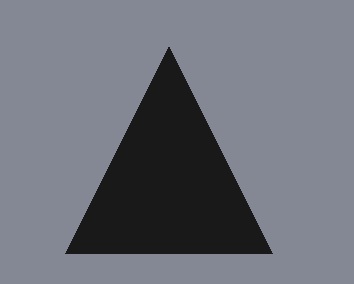

    // a triangle, front face = counter-clockwise
    *p++ = -1.0f; *p++ = -1.0f; *p++ = 0.0f;
    *p++ = 1.0f; *p++ = -1.0f; *p++ = 0.0f;
    *p++ = 0.0f; *p++ = 1.0f; *p++ = 0.0f;

    setVertexData(v);
    setStride(3 * sizeof(float));

    setPrimitiveType(QQuick3DGeometry::PrimitiveType::Triangles);

    addAttribute(QQuick3DGeometry::Attribute::PositionSemantic,
                 0,
                 QQuick3DGeometry::Attribute::F32Type);
}

成员函数文档

void QQuick3DGeometry::addAttribute(QQuick3DGeometry::Attribute::Semantic semantic, int offset, QQuick3DGeometry::Attribute::ComponentType componentType)

添加顶点属性描述。每个属性都有一个语义，该语义指定了属性的用途以及它拥有的组件数，一个偏移量，即从顶点开始到属性的位置，以及一个组件类型，该类型指定了属性的数据类型和大小。

语义可以是以下之一

此外，语义可以是IndexSemantic。在这种情况下，该属性不表示顶点缓冲区中的条目，而是描述索引缓冲区中的索引数据。由于每个顶点只有一个索引，对于索引缓冲区来说，偏移量没有意义，应保持为零。

组件类型可以是以下之一

void QQuick3DGeometry::addAttribute(const QQuick3DGeometry::Attribute &attribute)

这是一个重载函数。

添加顶点属性描述。每个属性都有一个语义，用于指定属性的用途及其分量的数量，一个从顶点开始到属性的偏移量，以及一个componentType指定了属性的数据类型和大小。

void QQuick3DGeometry::addSubset(int offset, int count, const QVector3D &boundsMin, const QVector3D &boundsMax, const QString &name = {})

向几何形状添加新的子集。子集允许使用不同的材质渲染几何形状的各个部分。材质在模型中指定。

如果几何形状有索引缓冲区，则偏移量和计数是指在该子集中原始偏移和索引的计数。如果几何形状仅包含顶点缓冲区，则偏移量是顶点偏移，计数是该子集中的顶点数目。

边界边界最小值和边界最大值应包围该子集，就像几何形状的边界一样。子集还可以有一个名称。

[since 6.6] void QQuick3DGeometry::addTargetAttribute(quint32 targetId, QQuick3DGeometry::Attribute::Semantic semantic, int offset, int stride = 0)

添加形态目标属性描述。每个属性都有一个目标Id，属性所属的目标，一个语义，用于指定属性的用途及其具有的分量数，以及从顶点开始到顶点内部属性位置的开头处的偏移量，以及元素之间的字节数。

此功能自Qt 6.6引入。

另请参阅：addAttribute。

[since 6.6] void QQuick3DGeometry::addTargetAttribute(const QQuick3DGeometry::TargetAttribute &attribute)

这是一个重载函数。

添加形态目标属性描述。每个属性都有一个目标Id，属性所属的目标，一个语义，用于指定属性的用途及其具有的分量数，以及从顶点开始到顶点内部属性位置的开头处的偏移量，以及元素之间的字节数。

此功能自Qt 6.6引入。

QQuick3DGeometry::Attribute QQuick3DGeometry::attribute(int index) const

返回属性定义编号索引。

属性定义从0开始编号，到 attributeCount() - 1。

int QQuick3DGeometry::attributeCount() const

返回为该几何形状定义的属性数目。

另请参阅：attribute。

QVector3D QQuick3DGeometry::boundsMax() const

返回边界体积的最大坐标。

另请参阅：setBounds。

QVector3D QQuick3DGeometry::boundsMin() const

返回边界体积的最小坐标。

另请参阅：setBounds。

void QQuick3DGeometry::clear()

重置几何形状到初始状态，清除之前设定的顶点和索引数据以及属性。

QByteArray QQuick3DGeometry::indexData() const

返回索引缓冲区数据。

另请参阅setIndexData。

QQuick3DGeometry::PrimitiveType QQuick3DGeometry::primitiveType() const

返回用于渲染的原始类型。默认值为三角形。

另请参阅setPrimitiveType。

void QQuick3DGeometry::setBounds(const QVector3D &min, const QVector3D &max)

将几何形状的边界体积设置为点min和max定义的立方体。这用于选择。

void QQuick3DGeometry::setIndexData(const QByteArray &data)

将索引缓冲区设置为data。要使用索引绘制，添加一个具有IndexSemantic的属性

另请参阅indexData()和addAttribute。

void QQuick3DGeometry::setIndexData(int offset, const QByteArray &data)

这是一个重载函数。

更新索引缓冲区的一部分。offset指定字节偏移量，data指定大小和数据。

此函数不会调整缓冲区大小。如果offset + data.size()大于当前缓冲区的大小，则超出的数据将被忽略。

void QQuick3DGeometry::setPrimitiveType(QQuick3DGeometry::PrimitiveType type)

将用于渲染的原始类型设置为type。

初始值是三角形。

另请参阅primitiveType。

void QQuick3DGeometry::setStride(int stride)

设置顶点缓冲区的步幅为 步幅（以字节为单位）。这是缓冲区中连续两个顶点之间的距离。

例如，对于使用 PositionSemantic、IndexSemantic 和 ColorSemantic 的紧密排列、交错顶点缓冲区，步幅为 28（总共有七个浮点数：位置三个，颜色四个，索引没有，索引不在顶点缓冲区中。）

另请参阅：stride() 和 addAttribute。

[since 6.6] void QQuick3DGeometry::setTargetData(const QByteArray &data)

设置形变目标缓冲区 data。该缓冲区应包含所有形变目标数据。

此功能自Qt 6.6引入。

另请参阅：targetData 和 addTargetAttribute。

[since 6.6] void QQuick3DGeometry::setTargetData(int offset, const QByteArray &data)

这是一个重载函数。

更新形变目标缓冲区的子集。 offset 指定字节偏移量，data 指定大小和数据。

此函数不会调整缓冲区大小。如果offset + data.size()大于当前缓冲区的大小，则超出的数据将被忽略。

此功能自Qt 6.6引入。

void QQuick3DGeometry::setVertexData(const QByteArray &data)

设置顶点缓冲区 data。缓冲区应包含由属性定义描述的数组中打包的所有顶点数据。请注意，这不包括属于索引缓冲区的具有 IndexSemantic 的属性。

另请参阅：vertexData、addAttribute、setStride 和 setIndexData。

void QQuick3DGeometry::setVertexData(int offset, const QByteArray &data)

这是一个重载函数。

更新顶点缓冲区的子集。 offset 指定字节偏移量，data 指定大小和数据。

此函数不会调整缓冲区大小。如果offset + data.size()大于当前缓冲区的大小，则超出的数据将被忽略。

int QQuick3DGeometry::stride() const

返回顶点缓冲区的字节步幅。

另请参阅：setStride。

QVector3D QQuick3DGeometry::subsetBoundsMax(int subset) const

返回子集的最大边界数。

另请参阅：subsetBoundsMin。

QVector3D QQuick3DGeometry::subsetBoundsMin(int subset) const

返回子集的最小边界数。

另请参阅：subsetBoundsMax。

int QQuick3DGeometry::subsetCount() const

返回子集数量。

int QQuick3DGeometry::subsetCount(int subset) const

返回子集原语数量。

另请参阅subsetOffset.

QString QQuick3DGeometry::subsetName(int subset) const

返回子集名称。

int QQuick3DGeometry::subsetOffset(int subset) const

返回子集到顶点或索引缓冲区的偏移量。

另请参阅subsetCount.

[since 6.6] QQuick3DGeometry::TargetAttribute QQuick3DGeometry::targetAttribute(int index) const

返回形态目标属性定义的索引 index

属性定义从0开始编号，到 attributeCount() - 1。

此功能自Qt 6.6引入。

[since 6.6] int QQuick3DGeometry::targetAttributeCount() const

返回为此几何形状定义的形态目标属性数量。

此功能自Qt 6.6引入。

另请参阅targetAttribute.

[since 6.6] QByteArray QQuick3DGeometry::targetData() const

返回由 setTargetData 设置的目标缓冲区数据集。

此功能自Qt 6.6引入。

另请参阅setTargetData().

QByteArray QQuick3DGeometry::vertexData() const

返回由 setVertexData 设置的顶点缓冲区数据。

另请参阅setVertexData().
